نمای ظاهری سرور DL380 GEN9 :

جلوی سرور :

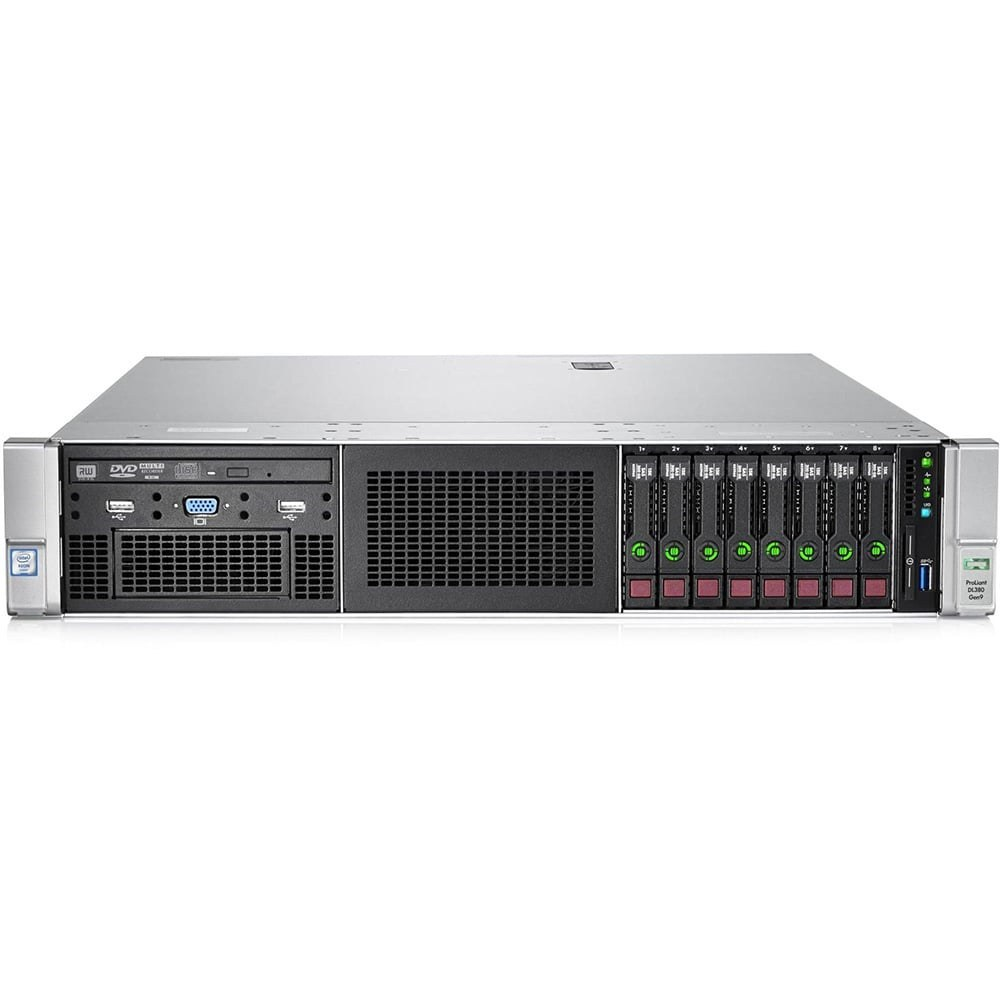

در تصویر زیر نمایی از سرور اچ پی مدل DL380 G9 مشاهده میکنید.

معیار آموزش ما نوع 8SFF این شاسی میباشد که تصویر آن را مشاهده میکنید.

هرچند این سرور دارای مدلهای متنوعی از نوع LFF و SFF میباشد، که معیار بررسی تخصصی ما در این مقاله نیست.

در صورت تمایل به کسب اطلاعات بیشتر در خصوص مدلهای SFF و LFF در سرورهای اچ پی به لینک تفاوت سرور SFF با LFF مراجعه کنید.

بررسی پنل جلویی سرور HP DL380 G9:

مشخصات کاملی از از نمای جلویی سرور در تصویر بالا قابل مشاهده میباشد.

شماره 1 : پنل و درب اصلی سرور میباشد که با اهرمی که در بالای آن وجود دارد باز و بسته میشود، یک قفل نیز بر روی این اهرم وجود دارد که میتوانیم از طریق آن درب سرور را قفل کنیم.

شماره 2 : این قسمت با عنوان مدیابی (Media Bay) شناخته میشود، که معمولا dvd writer و پورتهای vga و usb روی آن سوار میشوند. لازم به ذکر است که لزوما در این قسمت مدیابی قرار نمیگیرد و میتوانیم از آن بعنوان bay3 استفاده کنیم و back plane هارد نصب کرده و بعنوان فضای ذخیره سازی از آن استفاده کنیم.

شماره 5 : بک پلین شماره 2 یا (Bay2) که بعنوان جای نصب بک پلین هارد از آن استفاده میشود. در ادامه تصویری از bay2 سرور dl380 g9 sff رو میبینیم، که در قسمت شماره 5 قرار گرفته و موجب افزایش تعداد هاردها از 8 عدد به 16 عدد میباشد.

شماره 6 :

این قسمت جای bay1 سرور است که بصورت پیشفرض روی سرور وجود دارد و در سرورهای DL380 G9 8SFF جای 8 عدد هارد 2.5 را دارد.

قسمت های 7,8,9,10 :

این قسمت ها همانطور که در تصویر مشخص است به ترتیب دکمه پاور سرور میباشد (که از طریق آن میتوانیم سرور را روشن /خاموش/standby کنیم)، چراغ healt یا سلامت سرور میباشد ( که در مقاله ای جدا قبلا در خصوص این آپشن توضیحات کامل ارائه شده است، در صورت تمایل به کسب اطلاعات بیشتر به مقاله چراغ healt در سرور hp چیست؟ مراجعه کنید.) ، چراغ بعدی چراغ وضعیت شبکه سرور میباشد و در نهایت آخرین چراغ که معمولا با رنگ آبی میباشد معروف به چراغ uid است ( چراغ uid در مقاله ای جدا مورد بررسی قرار گرفته است، در صورتی که قصد کسب اطلاعات بیشتر در خصوص چراغ UID را دارید به مقاله چراغ UID در سرور اچ پی چیست؟ را مطالعه کنید.)

شماره 12 :

این قسمت هم مربوط به یک tag هست که بصورت کشویی بیرون میاد و معمولا مشخصات و سریال دستگاه روی اون نوشته شده، البته سریال روی بدنه اصلی سرور هم معمولا وجود داره اما چون در قسمت بیرونی قرار داره و ممکنه آسیب ببینه و یا پاک بشه این آپشن رو قرار دادن که تصویری از اون رو در قسمت پایین براتون گذاشتیم تا شکل نوشتاری اون رو ببینید، که البته چیز زیاد مهم یا خاصی نیست!

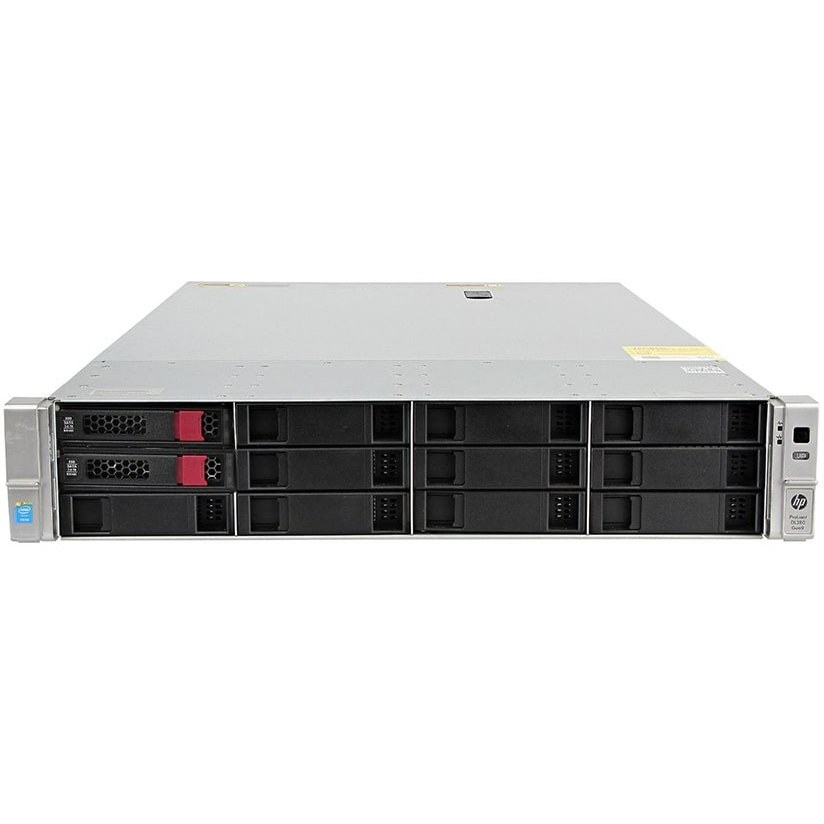

مورد دیگه ای در خصوص نمای جلویی سرور DL380 G9 نمونده و در خصوص سرور DL380 G9 12LFF در صفحه مخصوص خودش صحبت شده، چون نمای جلویی سرور LFF متفاوت هستش با سرور SFF و عملا خبری از BAY2 و DVD و مدیابی و … نیست در اون سرورها.

جهت کسب اطلاعات بیشتر در خصوص مدل LFF این سرور که میشه DL380 G9 12LFF میتونید به صفحه خود محصول مراجعه کنید.

نمای پشت سرور :

در تصویر زیر نیز نمای پشتی سرور HP DL380 G9 را مشاهده میکنید.

اینکه شما قبل از خرید سرور DL380 G9 یا هر سرور دیگه ای، بتوانید نمای ظاهری از جلو و پشت آن را ببینید بسیار عالی است.

به همین منظور ما تصاویر هر دو طرف سرور را برای شما به همراه مشخصاتی کامل از قسمتهای مختلف آن برای شما آماده کرده ایم.

البته ناگفته نماند که منبع اصلی این تصاویر، وب سایت رسمی کمپانی HPE میباشد.

.

مشخصات کاملی از نمای پشت سرور در تصویر بالا قابل مشاهده میباشد.

مواردی که شاید بتوان در مورد آن کمی بحث کرد گزینه 4 میباشد، که نشان از دو عدد هارد در پشت سرور دارد.

در مدل سرور DL380 G9 8SFF و هم در مدل DL380 G9 12LFF ما میتوانیم بصورت Optional دو عدد هارد دیگر نیز به پشت سرور متصل کنیم، که معمولا بصورت پیشفرض روی سرورها این گزینه وجود ندارد. البته بیشتر در سرور DL380 G9 12LFF معمولا از این آپشن استفاده میشود.

همچنان مورد 16 را مشاهده میکنید که اختیاری است و ما میتوانید از یک کارت شبکه دیگر به جز کارت شبکه خود سرور استفاده کنیم. زیرا در سرورهای G9 یک کارت شبکه بصورت آنبرد با نام 331i وجود دارد که دارای 4 پورت با پهنای باند 1Gb/s میباشد.

نمای داخل سرور :

در تصویر زیر نمایی از داخل سرور اچ پی مدل DL380 G9 را مشاهده میکنید.

و اما داخل سرور DL380 G9 که بیشترین موارد و مهمترین آنها در این قسمت میباشد.

همانطور که در تصویر پیداست ، این سرور از 2 عدد پردازنده پشتیبانی میکند.

که هر پردازنده از 12 عدد اسلات رم برخوردار میباشد. یعنی در مجموع این شاسی 24 عدد اسلات رم دارد.

مابقی موارد را هم سعی میکنیم به تفکیک شماره ای که در عکس بالا وجود دارد توضیح دهیم.

1- کیت فن ها ( در سرورهای HP DL380 یک کیت فن 6تایی وجود دارد)

2- باطری کش سرور که با نام Smart Storage Battery نیز در بازار شناخته میشود. این باطری برای روشن نگهداشتن حافظه کش در زمان قطعی برق مورد استفاده قرار میگیرد. در واقع حافظه کش مربوط به Raid Controller بصورت مستقیم از این باطری تغذیه میکند، و درصورت خرابی باطری یا نبودن آن معمولا خطایی با عنوان Cache Module Failed نمایش داده میشود.

حتما در هنگام خرید سرور DL380 G9 به وجود باطری و سلامت آن دقت کنید.

3,4 – در این قسمت دو پورت usb و یک پورت sd card وجود دارد تا در صورتی که قصد داشته باشیم از تکنولوژی Virtualization یا مجازی سازی با استفاده از سیستم عامل ESXi استفاده کنیم، توصیه شده که این سیستم عامل بر روی SD Card یا USB Flash نصب شده و در این قسمت قرار گیرد. این کار باعث بهبود عملکرد سرور بدلیل جداسازی سیستم عامل از استوریج خواهد بود.

5-رید کنترلر سرور ( در صورتی که با عملکرد Raid Controller آشنا نیستید به مقاله ریدکنترلر سرور hp چیست؟ مراجعه کنید)

6-پاورهای سرور که در سرور DL380 G9 بصورت جفت بوده و عملیات Redundant در آنها انجام گرفته است.

7- کانکتور اتصال رایزر دوم – تصویری از رایزر 2 که معمولا برای نصب کارت گرافیک بر روی سرور hp از آن استفاده میشود در زیر نمایش داده شده است

8- کارت شبکه 331i که دارای 4 پورت با سرعت 1گیگابیت برثانیه میباشد.

9-رایزر اصلی سرور یا Primary Riser که بصورت پیشفرض روی سرور وجود دارد.

10- در این قسمت ما میتوانیم یک کارت FLR نصب کنیم، حال این کارت FLR میتواند یک کارت شبکه باشد یا یک کارت HBA باشد. که البته عموما از کارتهای شبکه در این قسمت استفاده میشود. بعنوان مثال کارت شبکه 560FLR SFP+ 10G Dual port که یک کارت شبکه فیبر نوری با سرعت 10Gb/s است که دارای 2 پورت نیز میباشد. تصویری از این کارت شبکه را در زیر مشاهده میکنید. این کارت یکی از کارتهای معمول میباشد که بصورت آپشنال یا دلخواه میتوانیم روی سرور قرار دهیم.

11- دو پورت ریدکنترلر آنبرد سرور DL380 G9 که در اکثر مواقع مورد استفاده قرار نمیگیرد.

12- هیت سینک های سرور DL380 G9 که عملیات خنک کردن CPU رو انجام میدن. و در دونوع استاندارد و هایپر در بازار وجود دارد. تنها تفاوت مدل High Performance با مدل معمولی یا استاندارد در ابعاد آن است. طبیعی است که هرچه ابعاد این قطعه خنک کننده بزرگتر باشد میتواند cpu را بهتر خنک کند. در زیر تصویری از مدل هایپری هیت سینک dl380 g9 رو مشاهده میکنید.

13- اسلات های RAM سرور اچ پی که به ازای هر CPU ما 12عدد اسلات رم داریم. یعنی در مجموع 24 اسلات رم در سرور DL380 G9 وجود دارد.

سرور DL380 G9 از چه پردازنده هایی پشتیبانی میکند؟

برای این نسل از سرورهای اچ پی بیشتر از پردازنده های ورژن 4 اینتل استفاده میشود.

ولی پردازنده های نسل 3 اینتل را نیز به خوبی پشتیبانی میکند.

این سرور از پردازنده هایی با چیپست Intel® C610 Series سازگاری داشته و همانطور که اشاره شد از خانواده Intel Xeon E5-2600 V3 و خانواده Intel Xeon E5-2600 v4 پشتیبانی میکند.
